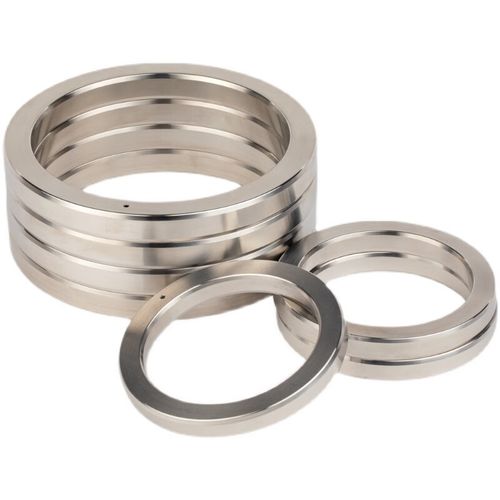

BX152/BX153/BX154/BX155八角垫不锈钢金属密封件 法兰钢圈环垫的选型与应用指南

在石油天然气、化工、高压容器等工业领域，法兰连接处的密封可靠性直接关系到整个系统的安全运行。八角垫（又称BX型金属密封垫、钢圈环垫）作为一种高性能的不锈钢金属密封件，广泛应用于高压、高温及腐蚀性工况下的法兰密封。本文将围绕BX152、BX153、BX154、BX155等常见规格的八角垫，介绍其结构特性、材质选择、适用标准及工程选型要点，帮助工程技术人员更好地理解和选用这类金属密封件。

一、八角垫的结构与密封原理

八角垫属于金属环形垫片的一种，其截面呈八角形，依靠与法兰梯形槽的两个斜面紧密贴合形成金属对金属的线接触密封。当螺栓预紧力施加后，垫片发生微小塑性变形，填满法兰槽面的微观不平处，从而建立初始密封。在系统升压后，内压作用使垫片进一步胀开，与槽面贴合更紧，形成自紧式密封。这种结构使八角垫具有耐高压（可达数百公斤级）、耐高温（从低温到650℃以上因材质而异）以及抗交变载荷的能力。

BX型垫片（如BX152、BX153）通常带有压力平衡孔（也称旁通孔），主要用于API 6A井口装置和采油树法兰连接，当法兰内部压力升高时，压力通过小孔传递到垫片内外表面，防止垫片因压力差过大而损坏，同时便于压力检测和泄放。不同规格的BX垫片对应不同的法兰通径和压力等级。

二、常见规格BX152至BX155对照

BX系列垫片规格代码通常按API标准编制，数字对应特定的法兰尺寸和额定工作压力。以下是这几种常见型号的大致对应关系：

1. BX152：一般对应API 6A法兰，适用于公称通径约2 1/16英寸、压力等级5000 psi或10000 psi的管线法兰或井口设备连接。常用于采油树阀组之间的密封。
2. BX153：可用于2 1/16英寸或2 9/16英寸法兰，压力等级可为10000 psi或15000 psi，具体需查阅对应标准的尺寸表。常用于高压井口装置、压裂管汇等。
3. BX154：多对应于3 1/16英寸、10000 psi或15000 psi的法兰连接。其外径、内径和厚度较BX153更大，承载压力更高。
4. BX155：一般用于4 1/16英寸法兰，5000 psi ~ 15000 psi等级范围，广泛应用于大通径高压管汇和井口设备。

需要特别提醒的是，不同API标准版本（如API 6A第19版至第21版）中相同BX编号的尺寸可能有差异，订货时必须提供准确的规格号、压力等级、法兰标准以及工况参数，避免混用。

三、常用不锈钢材质与性能

BX型金属密封垫常用不锈钢材质包括304、316、316L、321、347以及双相不锈钢2205、2507等。不同材质的耐腐蚀性、耐温性和强度差异明显：

• 304/316/316L：适用于一般腐蚀性介质，316L抗晶间腐蚀较好，常用于化工和海上平台。
• 321/347：添加钛或铌稳定化元素，适合高温环境（如加热炉、高温蒸汽管线），抗蠕变性能好。
• 双相不锈钢：强度高、耐氯离子点蚀和应力腐蚀开裂，适用于海洋工程和高含硫油气田。
• 必要时还可选用镍基合金（如Inconel 625、825）用于高含硫、高酸性气体工况，但成本较高。

为改善密封效果，八角垫表面硬度一般控制在HB 120~180左右，部分工况要求表面镀银或镀锡以降低摩擦系数，提高密封可靠性。

四、选型与安装注意事项

1. 确认法兰标准：BX型垫片主要用于API 6A井口法兰（6B、6BX型）。且必须与法兰的槽面形式（例如6B法兰中用RX或BX垫片；6BX法兰通常只使用BX型）匹配。错误配型将导致无法密封甚至超压风险。
2. 材质和工作参数：根据介质特性（硫化氢含量、二氧化碳、氯离子浓度）、工作温度、工作压力选定合适的材质。H2S环境下须满足NACE MR0175/ISO 15156标准，控制硬度。
3. 预紧力控制：金属垫片需要足够的螺栓预紧力才能形成初始线密封。应按照法兰标准和密封件厂家的推荐值，采用扭矩扳手或液压拉伸器同步、均匀地紧固螺栓。预紧力过大易压坏垫片和法兰槽面，预紧力不足则会泄漏。
4. 槽面检查：安装前检查法兰梯形槽表面，不得有径向划痕、毛刺、锈蚀或旧垫片的残留压痕。清洁后涂覆一层薄润滑脂可避免咬伤。严格遵循“一次使用”原则，不准重复使用八角垫。
5. 对中安装：将垫片放入法兰槽内时，应让垫片在槽中自然居中对齐，不能倾斜。用手推入或专用工具安装，敲击可能导致垫片产生不正常变形。

五、维护与故障预防

八角垫密封失效常见模式有应力松弛造成的泄漏、局部点蚀、缝隙腐蚀、安装损伤和氢脆等。检修时如发现垫片表面有硬性压痕、径向划痕或明显腐蚀斑点，应更换新垫片，并对法兰槽面做相应修复或研磨。根据装置运行状况建立定期的密封检查、螺栓力矩复检和更换周期制度，是避免非计划停产的有效手段。

判断垫片是否改用其他厂家同型号产品之前，应当核实其尺寸标准和材料证书（含微量元素、力学性能、硬度报告），最好来源具有第三方证书或API 6A/ISO 10423认证。

六、BX系列尺寸速查参考思路

在没有具体产品或标准样本时，可以根据以下顺序查找尺寸：

①查法兰标准规定螺孔间距和梯形槽槽距和角度；②查出该规格BX垫对应的S值（垫片厚度段的宽度，角度值通常是23°~27°）；③根据内外轮廓查找明确密封周长。在实际的零件采购与加工中，提供用于装配的具体代号或对接合格供应商的产品型号表更为稳妥。

七、

BX152、BX153、BX154、BX155等规格的八角垫不锈钢金属密封件作为压力设备管路密封中的核心零件，以优异的承压导热、抗循环冲击能力在油气关键装置得到了长期的检验。用户在采购和使用点处均须核实规格合理使用，既不超限又防泄漏，灵活结合硬件工况和标识更新的变化配备。正确使用的BX系列金属密封环就是最佳方案保护其一甲复稳定通道。
